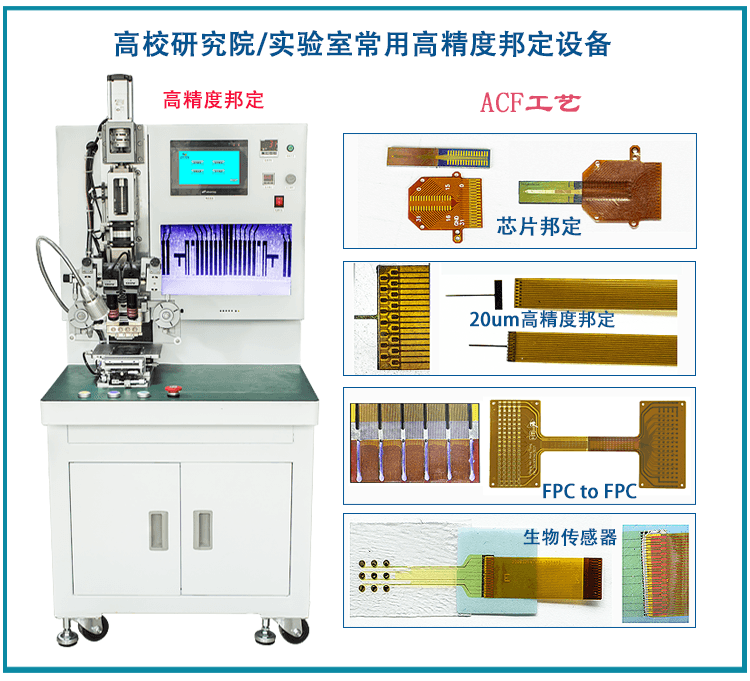

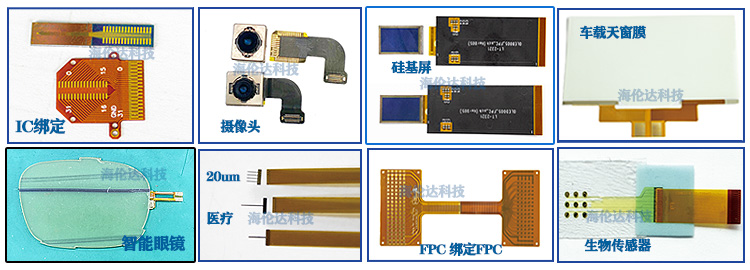

伺服熱壓機GZC-SF200產品用途：本設備適用于硬質玻璃（TFT 或OLED）壓IC，硬質玻璃壓 COF，柔性顯示屏壓IC
PFC排線綁定IC,PCB板綁定FPC排線（ACF工藝）等
l 壓頭加熱系統：采用日本歐姆龍溫控恒溫加熱系統，能實現精確控溫；
l 壓頭控制系統：
1、采用松下伺服電機+絲桿+導軌共同驅動控制設備下壓動作，背部帶大理石支撐，下壓速度可以控制，根據
實際需求可以很方便地改變下壓時的速度（接觸產品時的可以設置緩沖速度），下壓平穩，精度高；
2、壓力控制采用了日本SMC精密調壓閥（帶背壓控制）+低摩擦氣缸，由于低摩擦氣缸本身不動作，保證壓力
更加穩定，壓頭一接觸到產品表面就能輸出精準的低壓力；
3、設置下壓緩沖位可以實現下壓時中間停頓，并且停頓時間可以根據需要來改變，這一功能對改變COF外擴
有比較理想的效果；
l 控制程序系統：程序運行到哪一步都能實時監控顯示，參數設置直觀詳細，可存儲30組產品型號的參數數據
根據生產需要切換不同型號產品配方；
l 對位系統：采用CCD攝像頭高清對位+三軸微調平臺對位，平臺帶真空吸附及輔助加熱功能。
伺服熱壓機GZC-SF200產品參數
| 電源規格 | 220V 50HZ |
| 設備功率 |
1200W |
| 工作氣壓 | 4-6KGf/c㎡ |
| 操作界面 | 7寸觸摸屏中英文界面 |
| 設備安全 | 急停按鈕 |
| Panel厚度 | 0.3-1.1mm |
| FPC壓合范圍 | 6*80mm |
| 顯示界面 | 15.6寸顯示屏 |
| 外形尺寸 | 66cm*65cm*150cm |
| 設備重量 | 210KG |
| 機身機構 | 表面噴粉處理，顏色為波紋白，落地式機架 |
|
壓頭結構 |
1）伺服電機+絲桿+導軌共同驅動 2）背部采用定制大理石支撐，結構穩定 3）壓力控制方式：藤倉氣缸控制（精度0.001MPA) 壓力調節方式：SMC精密調壓閥調節（帶背壓） 4）壓力顯示：數顯式，單位可選擇； 5）壓刀頭材質：鎢鋼（可定制） 6)壓頭表面平整度≤±3μm，壓合精度0.01mm 7）壓頭平行度調節方式：采用頂絲調節 |
|
卷帶機構 |
本壓完成后，自動卷帶，可設置卷帶時間 |
| 平臺機構 | 3軸微調平臺+前后平臺帶真空吸附及石英輔助加熱功能 |
| 攝像頭機構 | 上/下攝像頭CCD高清對位(可選) |
| 壓頭加熱 |
壓頭采用日本歐姆龍溫控恒溫加熱系統 壓頭溫度范圍：常溫-400℃（可設置） |
| 工作環境 | 無塵車間環境，工作溫度：10—60℃，工作濕度：40%—95%RH |
|
工藝流程 |
1)設備通電，設備進入自動界面并回原點 2）在平臺上放入產品，開啟真空 3）按真空+啟動鍵啟動設備自動進行本壓 4)壓合時間到后，壓頭上升，并完成卷帶
5）操作員取出壓好的產品 |
| 生產效率 | 18-20S/PCS(根據ACF參數而定) |
